Hijsgereedschappen voor staalconstructies worden vervaardigd door Liweiyuan, een professionele fabrikant van staalconstructies in China. Wij maken gebruik van voortreffelijk vakmanschap en hoogwaardige grondstoffen. U kunt onze producten met vertrouwen kopen, aangezien wij rechtstreeks vanuit de fabriek verkopen.
1. Draagvermogen hefgereedschap
Op basis van het gewicht van de staalconstructiedelen (5-50 ton) wordt de nominale last van het hijswerktuig bepaald op minimaal 60 ton, met een veiligheidsfactor ≥ 3,5. Het gebruikte materiaal is Q355B laaggelegeerd staal met een vloeigrens ≥ 345 MPa.
2. Structurele vorm
Er wordt gebruik gemaakt van een portaalframeconstructie met dubbele hijspunten, met een verstelbare lengte van de hoofdligger van 11,5 meter. 80*80Q355B hoekstaal wordt gebruikt bij de gereedschapshefknooppunten, met 16 mm dikke versterkingsribben toegevoegd aan de knooppunten.
3. Verbindingsmethode
De hijsogen zijn ontworpen als een plaatconstructie met dubbele nokken met een opening van 50 mm en een dikte van 20 mm. Er wordt gebruik gemaakt van volledige penetratielassen aan de balk (lasgraad 2), met een lasbeenhoogte ≥ 12 mm.
1. Belangrijkste materiaalspecificaties

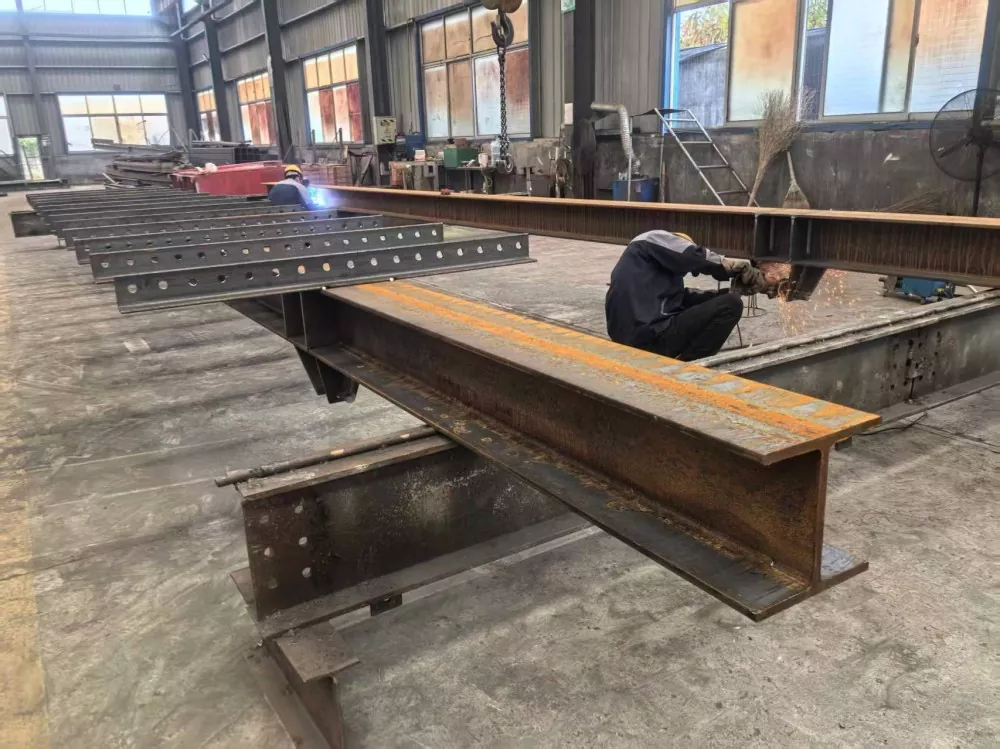

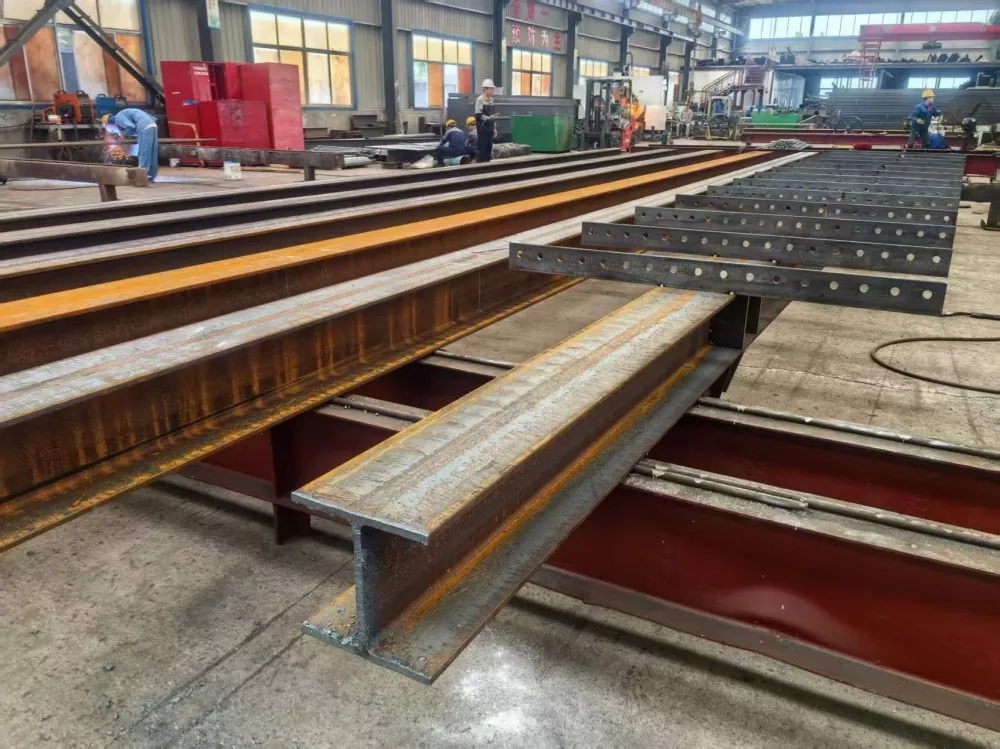

○ Dwarsbalk: H300×200×8×12 staal

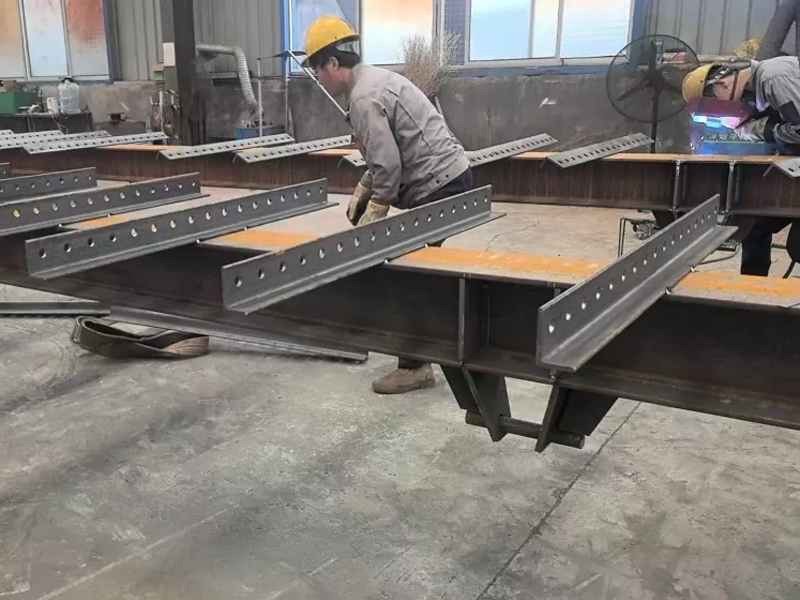

○ Ophangknooppunt voor gereedschap: 80*80 Q355B hoekstaal

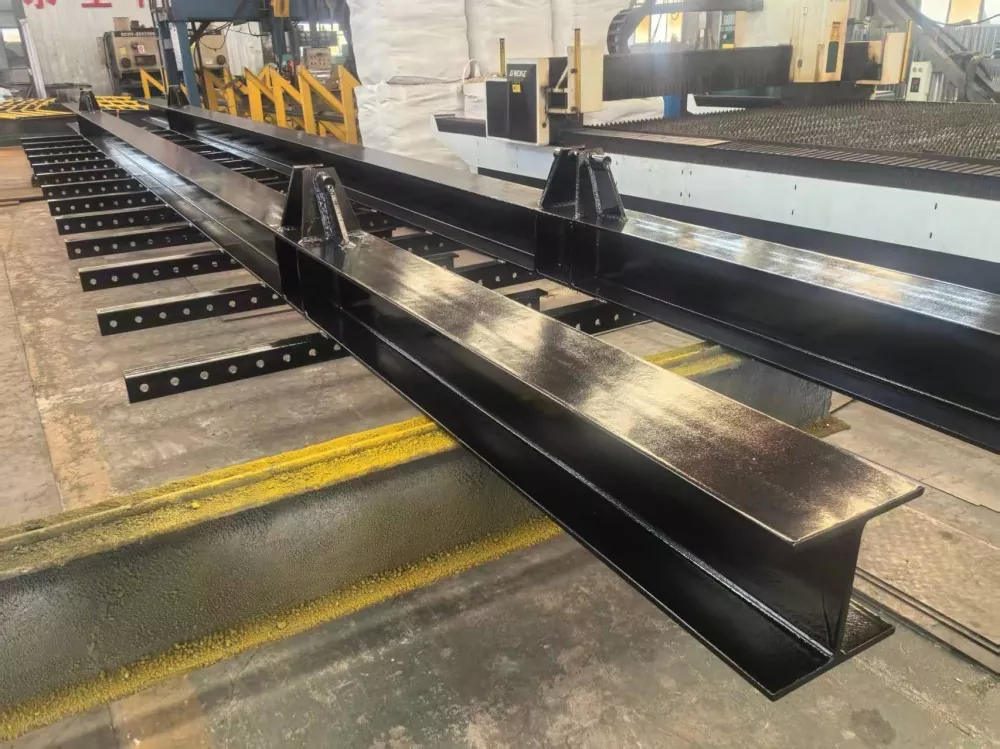

○ Hijsoog: lasergesneden uit 20 mm dikke Q355B-staalplaat
2. Verwerkingstechnologie
○ Snijden: CNC-lasersnijden, snijoppervlakruwheid Ra ≤ 25μm
○ Lassen: lassen met CO₂-gasbescherming, ER50-6 lasdraad, hittebehoud na het lassen bij 200°C voor spanningsverlichting
○ Warmtebehandeling: Hijsogen ondergaan een afschrik- en temperbehandeling (hardheid HB 200-230)
1. Verstelbaar dwarsbalkmechanisme
· Het telescopische gewricht heeft een geneste structuur met een verstelbereik van 500 mm. Het is uitgerust met drie sets positioneringspennen (16 mm diameter) en uitgerust met 45# stalen positioneringspennen (met anti-valpennen).
· De glijdende contactoppervlakken zijn gesmeerd met MoS₂-vet en de speling wordt binnen 0,5-1 mm geregeld.
2. Hijsoogconstructie
· 80 mm afstand tussen de nokkenplaten, ingebouwd Φ55 mm naaldlager (model NA4911), lagerzitting en nokkenpassing (H7/R6)
· Pin gemaakt van 40CrNiMoA, 50 mm diameter, verchroomd (0,05 mm dikte)
3. Antislip steunpoten
· Aan de onderkant is een rechthoekige steunplaat van 200×200×20 mm geïnstalleerd, met antisliptanden die op het oppervlak zijn gefreesd (tanddiepte 2 mm, afstand 5 mm).
· De hoogte van de steunpoot kan nauwkeurig worden afgesteld met een M42 stelbout (verstelbereik ±50 mm).
1. Lasinspectie
Alle hoofdlassen ondergaan 100% penetranttesten (PT), en T-verbindingen ondergaan 20% ultrasone tests (UT), waarmee ze voldoen aan niveau I.
Maatafwijking van hoeklasbenen ≤ ±1,5 mm, rechtheidsafwijking ≤2 mm/m.
2. Dimensionale toleranties
○ Afwijking van de volledige lengte van de balk: ±3 mm
○ Afwijking van de hijspuntafstand: ±2 mm
○ Algemene verticaliteit: ≤1,5 mm/m
3. Prestatietesten
○ Nominale belastingstest: statische belasting van 1,25 keer de nominale belasting gedurende 1 uur, permanente vervorming ≤0,1%.
○ Dynamische belastingstest: cyclische belasting van 1,1 keer de nominale belasting gedurende 50 seconden. 0 keer (frequentie 0,5 Hz)
1. Overbelastingsbeveiliging (model XZ-100, nauwkeurigheid ±2%) geïnstalleerd, die het hefcircuit automatisch uitschakelt als de overbelasting 10% overschrijdt.
2. Er is een geluids- en lichtalarmsysteem (bedrijfsspanning DC24V) geïnstalleerd, dat een alarm laat horen wanneer de voorspanning van de schoot met 15% daalt.
3. Alle blootgestelde bewegende delen zijn uitgerust met beschermend gaas (maaswijdte ≤ 20 mm), geweven met koudgetrokken staaldraad van Φ4 mm.

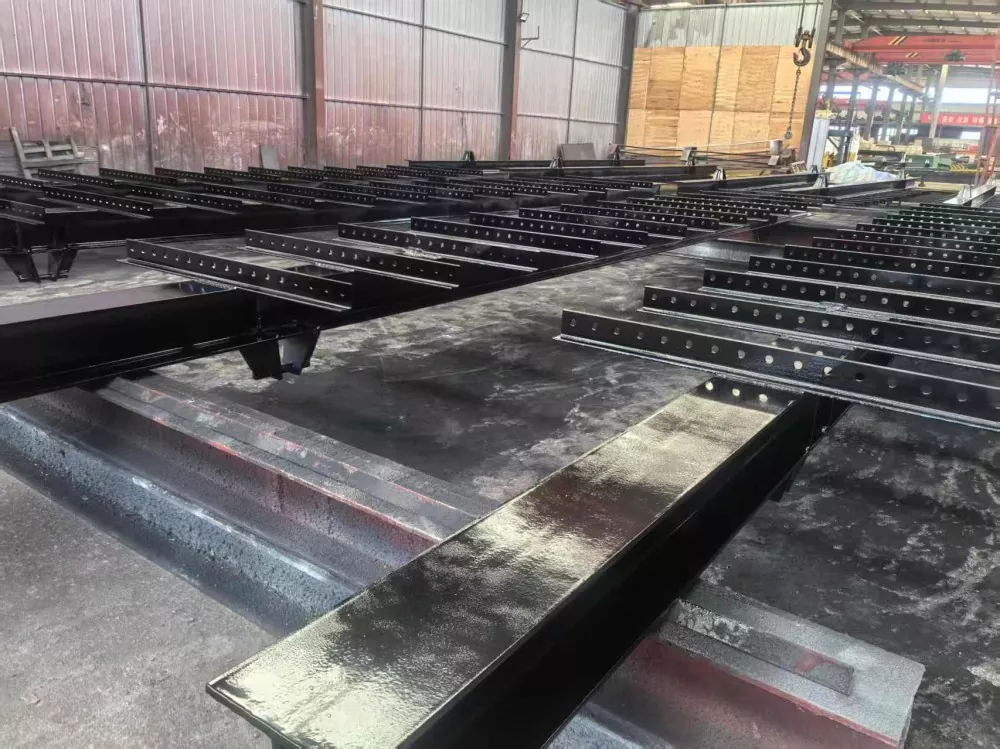

1. Inspectie van grondstoffen → CNC-lasersnijden → Bewerking (frezen, boren) → Lassen → Warmtebehandeling na het lassen → Rechttrekken → Montage → Polijsten → Oppervlaktebehandeling (zandstralen tot Sa2.5-kwaliteit, epoxy-zinkrijke primer 80 μm + chloorrubber toplaag 60 μm).
2. Belangrijke procescontrolepunten: bewaking van lasvervorming (met behulp van starre bevestiging en omgekeerde vervormingsmethode), koppeltesten voor boutvoorspanning (volgens GB/T 1231-specificaties moeten worden gevolgd, waarbij de koppelcoëfficiënt wordt gecontroleerd binnen een bereik van 0,11-0,15).
1. Geef volledige ontwerptekeningen (inclusief CAD 3D-modellen), materiaalgarantie en warmtebehandelingsrapport.
2. Inspectierapporten van derden moeten het volgende bevatten: testrapporten van mechanische eigenschappen, niet-destructieve testdiagrammen en dimensionale inspectierapporten.
3. Voeg een gebruikershandleiding en onderhoudshandleiding bij (inclusief een onderdelencatalogus, een smeercyclusschema en een algemene gids voor probleemoplossing).
1. Inspecteer vóór elk gebruik: de staat van de paspennen, lasscheuren, temperatuurstijging van de lagers (≤40°C) en de effectiviteit van het alarmsysteem.
2. Overbelasting is ten strengste verboden. De bedrijfstemperatuur ligt tussen -20°C en 60°C en de maximale windsnelheid bedraagt niet meer dan 12 m/s.
3. Regelmatig onderhoud: Voer elke 50 keer tillen of elke drie maanden een uitgebreide inspectie uit en voer jaarlijks een belastingkalibratie uit.
IX. Liweiyuan staalconstructie ontwerpkwaliteit
Liweiyuan Steel Structure is een toonaangevende fabrikant van verschillende staalconstructieproducten en metaalproducten in China. We kunnen verschillende metaalproductoplossingen op maat maken en klanten voorzien van hoogwaardige, goedkope staalconstructieproducten en metaalproducten. We kunnen klanten voorzien van materialen en staalconstructieontwerpen die voldoen aan nationale en regionale normen, waaronder die uit de VS en Europa.
1. Wat gebeurt er als er zich een probleem met de productkwaliteit voordoet?
Als we kwaliteitsfeedback ontvangen, beloven we dat we binnen 24 uur zullen reageren en binnen 48 uur een oplossing zullen bieden. Als het probleem onze schuld is, kunnen we zorgen voor gratis herbewerking, versnelde herverzending (de verzendkosten worden door ons gedekt) of compensatie volgens het contract, afhankelijk van de behoeften van de klant.
2. Hoe zorgen we voor een consistente productkwaliteit? Hebben we een uitgebreid kwaliteitscontroleproces?
Ons bedrijf is ISO9001-2016 gecertificeerd en implementeert drie niveaus van kwaliteitsinspectie: testen van de staalsamenstelling en sterkte voordat de grondstoffen arriveren; QC-personeel voert inspecties uit en registreert elk productieproces volledig; en testgegevens worden volledig gearchiveerd voor gemakkelijke toegang voor klanten.
3. Voldoen onze staalconstructieproducten aan de toegangsnormen van onze doelmarkt?
Onze Liweiyuan hefgereedschappen voor staalconstructies zijn CE-gecertificeerd (EN1090-norm), waardoor naleving van de EU-eisen op het gebied van veiligheid, milieubescherming en energie-efficiëntie wordt gegarandeerd. Volledige testrapporten zijn beschikbaar.
4. Wat is de levertijd?
De levertijd is afhankelijk van de grootte en het aantal gebouwen. Over het algemeen vindt levering plaats binnen 30 dagen na ontvangst van de betaling. Bij grote bestellingen zijn gedeeltelijke verzendingen toegestaan.
5. Bieden jullie installatiediensten aan?
Wij voorzien u van gedetailleerde bouwtekeningen en handleidingen om u stap voor stap te helpen bij het bouwen en installeren van het gebouw.
