Platforms voor drijvende offshore windturbines

De hoogwaardige platforms voor drijvende offshore windturbines van LWY Steel Structure zijn robuuste staalconstructieoplossingen van maritieme kwaliteit, ontworpen voor zware operationele omstandigheden op open zee. De platforms zijn gebouwd met hoogwaardig corrosiebestendig staal en een geoptimaliseerd hydrodynamisch structureel ontwerp en bieden uitstekende stabiliteit, wind- en golfweerstand en antivermoeidheidsprestaties onder complexe maritieme omstandigheden.

Onze offshore windplatforms integreren antiroest-, anticorrosie- en seismische versterkingstechnologieën en ondersteunen een stabiele langetermijnwerking van drijvende windturbines, waardoor ze effectief bestand zijn tegen de impact van de oceaanstroming, sterke windtrillingen en zeewatererosie. Deze fabrieksgerichte staalplatforms zijn op maat gemaakt voor offshore duurzame energieprojecten en beschikken over een hoge structurele veiligheid, een lange levensduur en aanpasbare structurele specificaties, en voldoen aan strenge internationale normen voor scheepsbouw en offshore windenergieconstructies.

Productspecificaties

Uitdagingen voor het mariene milieu

Zoutsproeicorrosie

Atmosferische zoutbelastingen in offshore-zones worden geclassificeerd als C5-M, de zwaarste corrosiecategorie in ISO 9223. Blank gelakt staal bezwijkt binnen een paar jaar; platforms voor drijvende offshore windturbines vereisen vanaf het begin gelaagde bescherming.

Golf- en vermoeidheidsbelasting

Drijvende constructies stoppen nooit met bewegen. Cyclische belastingen door golven, wind en turbinewerking veroorzaken vermoeiingsspanningen die een laskwaliteit en detailontwerp vereisen dat ver boven de bouwnormen ligt.

Toegangs- en onderhoudsbeperkingen

Het opnieuw schilderen van een platform 20 km uit de kust wordt gemeten in scheepsdagen en weervensters. De in de fabriek toegepaste corrosiebescherming moet een duurzame bescherming zijn.

Materialen en corrosiebescherming

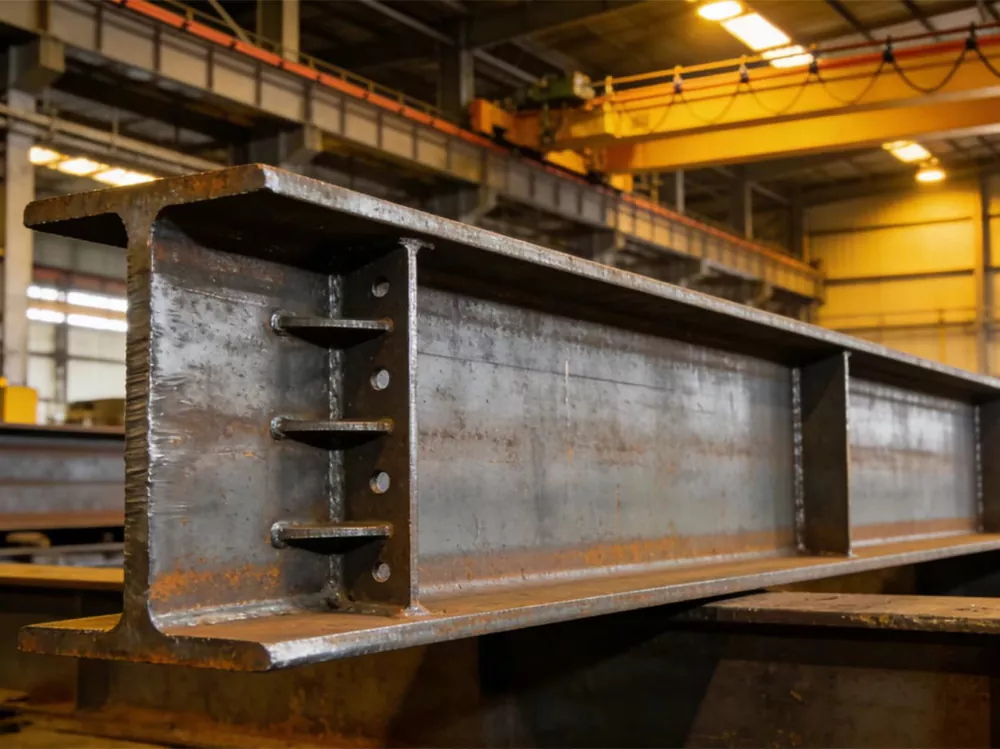

Staalsoorten

platforms voor drijvende offshore windturbines zijn vervaardigd uit Q355B/Q355D, S355 of gelijkwaardig constructiestaal van maritieme kwaliteit met gecertificeerde impacteigenschappen voor gebruik bij lage temperaturen, volgens de projectspecificatie.

Thermisch verzinken

Kleinere platforms en loopbruggen zijn thermisch verzinkt volgens ISO 1461 met een minimale zinkdikte van 85 μm, waardoor tientallen jaren onderhoudsvrije bescherming in de zeelucht wordt geboden.

Coatingsystemen

Grote primaire structuren krijgen een maritiem coatingsysteem: zinkrijke primer, tussenliggende epoxy en polyurethaan- of polysiloxaanafwerking, aangebracht door middel van airless spuiten na gritstralen tot Sa 2,5.

Kathodische beschermingsinterface

Componenten die verbinding maken met ondergedompelde structuren zijn gedetailleerd voor compatibiliteit met opofferingsanodes en systemen met onder druk staande stroom, inclusief lasbare anodes waar gespecificeerd.

Fabricage- en laskwaliteit

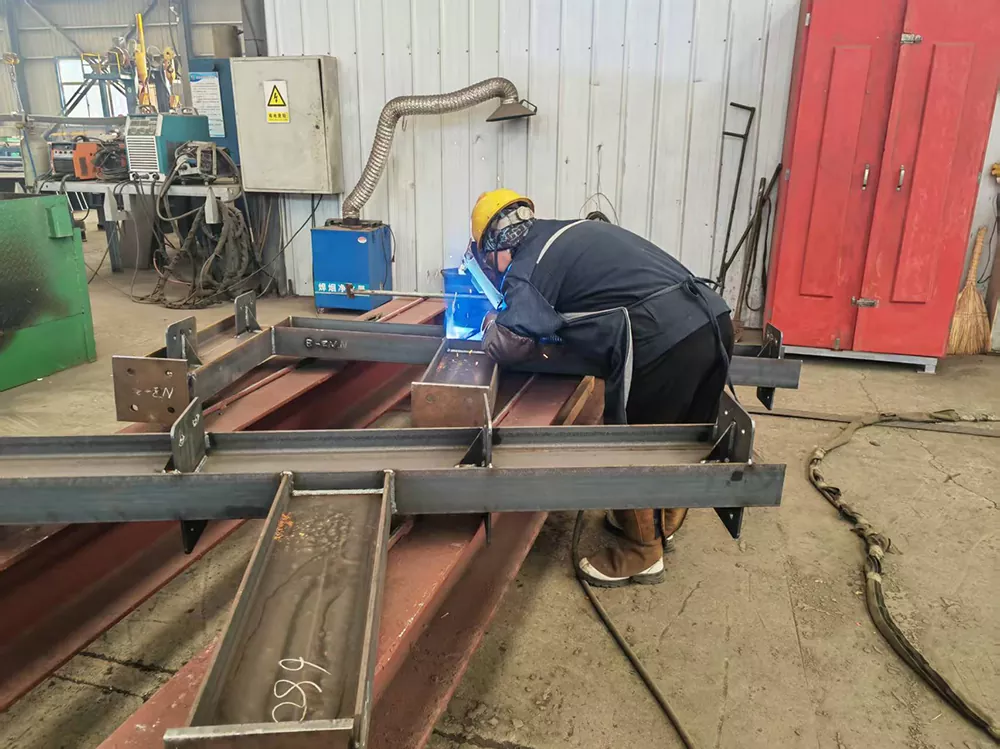

Lassen

Alle lassen worden uitgevoerd door gecertificeerde lassers volgens EN ISO 9606 of AWS D1.1, waarbij de lasprocedures vóór productie zijn gekwalificeerd.

Niet-destructief testen

Stomplassen in primaire onderdelen worden 100% ultrasoon of radiografisch geïnspecteerd; hoeklassen worden op magnetische deeltjes gecontroleerd op basis van steekproeven die met de klant zijn overeengekomen.

Dimensionale controle

Fabricagemallen en controlebevestigingen bevatten kritische afmetingen, zoals de afstand tussen de boutgroepen en de vlakheid van de flens, binnen nauwe toleranties, zodat de offshore-montage zonder nabewerking ter plaatse kan worden uitgevoerd.

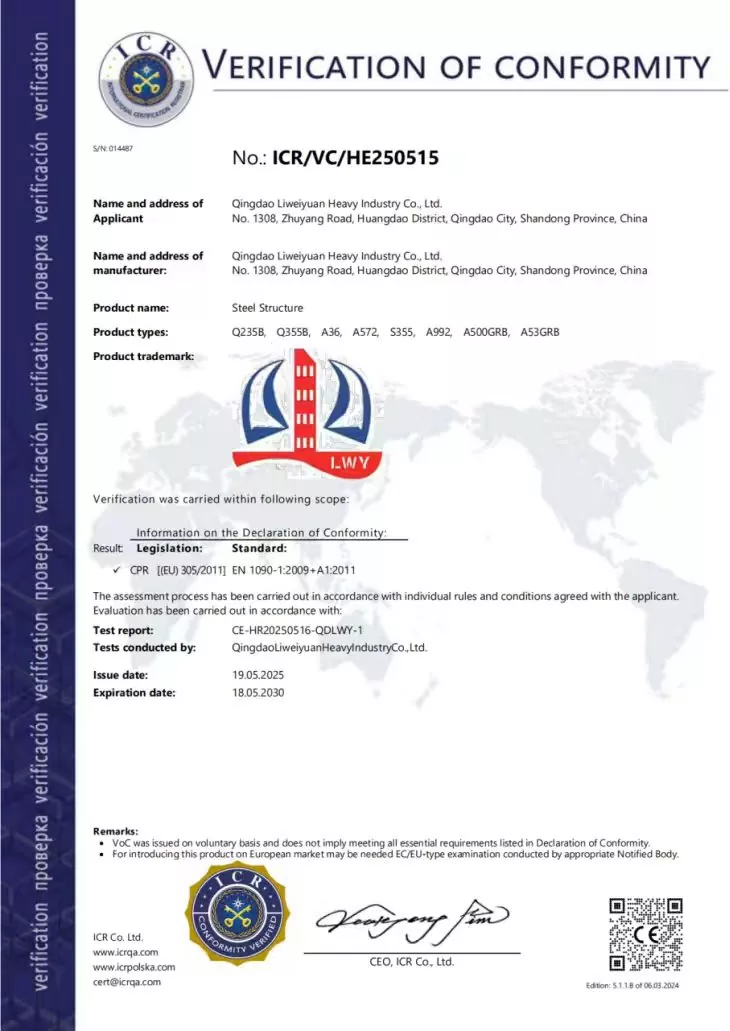

Certificeringen en kwaliteitsnormen

Toepassingen

LWY Steel Structure fabriceert platforms voor drijvende offshore windturbines en aanverwante componenten voor:

1. Service- en onderhoudsdekken voor turbines

2. Overgangsplatforms tussen toren en drijvende romp

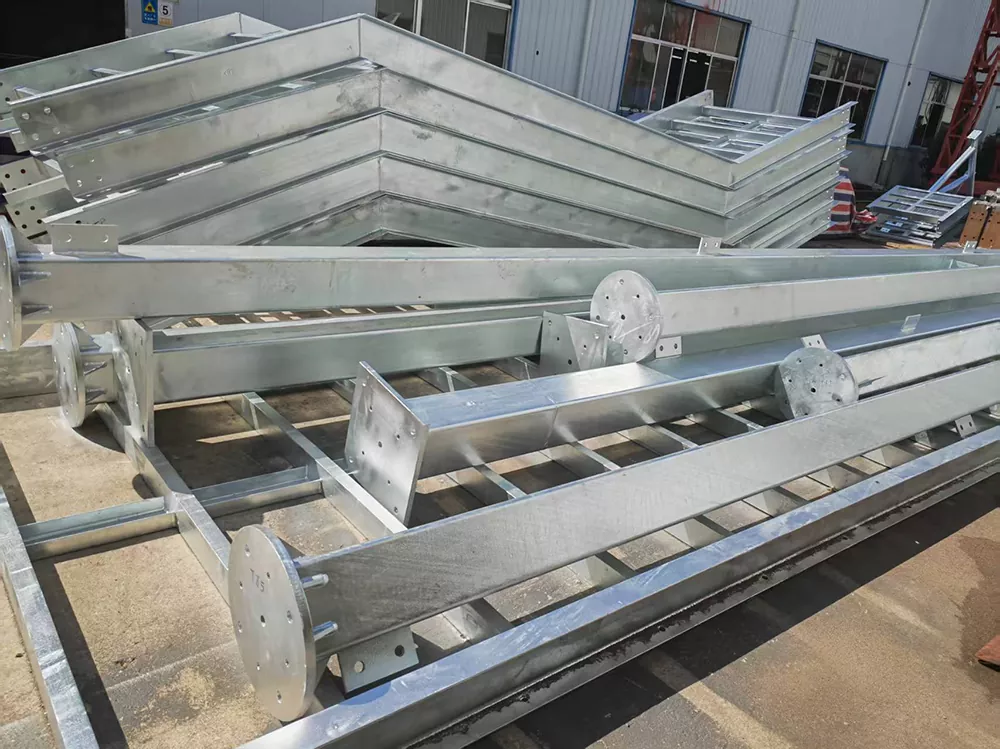

3. Toegang tot looppaden, bordessen en leuningen

4. Apparatuursteunframes voor afmeer- en controlesystemen

5. Helikopterdek- en kraansokkeldraagconstructies (op aanvraag)

Veelgestelde vragen

Vraag 1: Welke staalsoorten gebruikt u voor platforms voor drijvende offshore windturbines?

A1: Q355B/Q355D-, S355- of A572-equivalenten met gecertificeerde impacteigenschappen bij lage temperaturen, geselecteerd op basis van het projectontwerp. Voor elke plaat en sectie zijn materiaalcertificaten aanwezig.

Vraag 2: Hoe wordt corrosiebescherming toegepast?

A2: Oppervlakken worden gestraald tot Sa 2,5 en vervolgens gecoat met een maritiem systeem van zinkrijke primer, epoxytussenproduct en polyurethaanafwerking, of thermisch verzinkt volgens ISO 1461 voor kleinere componenten. De totale systeemdikte bedraagt ​​doorgaans meer dan 240 μm.

Vraag 3: Kunt u voldoen aan de eisen van de klassenmaatschappij?

A3: Ons fabricage- en kwaliteitscontrolesysteem is afgestemd op de DNV-, ABS- en CCS-praktijk, en we werken volgens de las- en NDT-vereisten die uw project specificeert. Onderzoek door derden is in elk stadium welkom.

Vraag 4: Wat is uw leveringscapaciteit voor offshore-componenten?

A4: Platforms voor drijvende offshore windturbines worden geproduceerd in onze fabriek in Qingdao, die een jaarlijkse verwerkingscapaciteit heeft van meer dan 20.000 ton stalen componenten, en 36 km van de haven van Qingdao ligt, zodat grote offshore batches efficiënt over zee worden verzonden.

Vraag 5: Levert u installatieondersteuning?

A5: Wij leveren montagetekeningen, hijsplannen en laskaarten, en onze technici ondersteunen indien nodig de offshore-montage door middel van begeleiding op afstand of toezicht op locatie.
